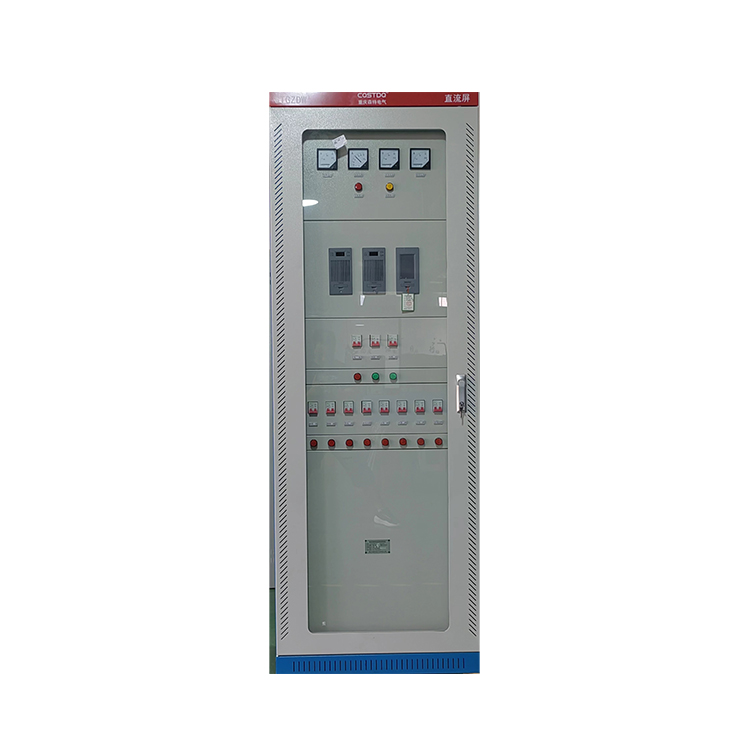

GZDW型高频开关直流电源系统

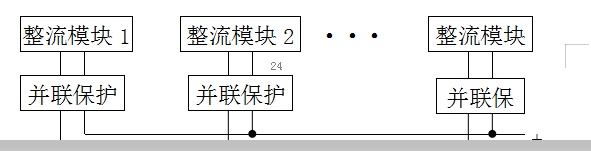

1.概述1B02壁立电源是我公司专为小容量系统而设计；适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。 适合构成38AH/220V、65AH/110V以下的系统。 纹波系数： ≤±0.1% 均流度： ≤5% 效率： ≥93% 输出过压保护： 280V±2V(220V), 140V±2V(110V) 绝缘电阻： ≥10M 绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。 相对湿度: ≤90% 环境温度: -5℃～45℃ 可闻噪音: ≤55Db 外形尺寸：1660X600X600(高X宽X深) 3.21 YN1B02J监控单元功能: a) 采用12864LCD显示，按键操作，实现友好人机界面，工作参数、故障状态一目了然。 b) 测量功能：电池电压、控母电压、电池电流、控母电流、模块故障状态、交流故障、绝缘故障。 c) 控制功能：均浮充控制、均充电压、浮充电压、电池限流连续可调。 d) 自动管理功能：电池自动管理，如均浮充自动转换、定期均充、均充限时等。 e) 接口功能：通过RS232、RS485接口实现与自动化接口。 5.6.3.参数设置说明： 值220V系统不能小于180V、110V系统不能小于90V。 控母过压设置：光标移到“控母过压”项，按“+、-”键改变控母过压值；控母过压作为控母输出电压过压报警门限；控母过压值220V系统不能大于242V、110V系统不能大于121V。 控母欠压设置：光标移到“控母欠压”项，按“+、-”键改变控母欠压值；控母欠压作为控母输出电压欠压报警门限；控母欠压值220V系统不能小于198V、110V系统不能小于99V。 PT供电：光标移到“PT供电”项，按“+、-”键改变PT供电的有、无状态。 模块的有、无：光标移到相应模块序号位置，按“+、-”键改变模块有、无状态。 通讯地址设置：光标移到“地址”项，按“+、-”键改变通讯地址；通讯地址为监控和上位机通讯的地址，设置范围为01-- 99 。 通讯速率设置：光标移到“速率”项，按“+、-”键改变通讯速率；通讯速率为监控和上位机通讯的速率，有1200、2400、9600三种选择。 通讯协议的设置：光标移到“协议”项，按“+、-”键改变通讯协议；通讯协议为监控和上位机通讯的协议，有RTU、CDT、MODBUS三中选择。 保存返回：光标移动到“保存”项，按“设置”键保存并执行设置参数修改，退回到基本信息显示页；保存数据掉电后不丢失。 不保存返回：光标在除“保存”项任何位置，按“设置”键退回到基本信息显示页，此时设置参数修改无效，监控按原有设置参数运行。 6.21 YN1B02MK(YN1A04MK)主要技术指标 交流输入 交流输入额定电压：220V，50HZ。 电压变化范围：176V-264V。 频率变化范围：50HZ±10%。 直流输出 输出额定值： 2A/230V（YN1B02） 4A/115V（YN1A04） 电压调节范围：180V-270V（YN1B02） 90V-135V（YN1A04） 输出限流范围：20%-110%×额定电流 稳压精度：≤0.5% 稳流精度：≤0.5% 纹波系数：≤0.1% 转换效率：≥93%（满负荷输出） 动态响应：在20%负载跃变到80%负载时恢复时间≤200цS，超调≤±5% 可闻噪声：≤65db 工作环境温度：-5℃ -- 45℃ 绝缘 绝缘电阻：直流部分、交流部分与地之间相互施加500V/50HZ的交流电压， 绝缘电阻>2MΩ。 绝缘强度：交流部分、直流部分和机壳间施加50HZ的2KV 的交流电压，一分钟无击穿，无闪络。 模块四遥功能： 遥控：均浮充。 遥调：输出电压、输出限流均连续可调。 遥信：工作状态。 结构外型： 模块尺寸：95（宽）×220（高）×240（深） 模块重量：3.5KG 6.21 YN1B02MK(YN1A04MK)功能说明 A. 保护功能 输出过压保护 输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行；过压保护点设为280V±2V（YN1B02MK）或者140V±2V（YN1A04MK）， 输出限流保护 每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流的1.1倍，如果超负荷，模块自动调低输出电压以保护模块。 短路保护 整流模块输出特性如下图，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在限流点之下，此时模块输出功率很小，以达到保护模块的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。 模块并联保护： 每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。模块并机输出示意图如下图所示。
过温保护 过温保护主要是保护大功率变流器件，这些器件的结温和电流过载能力均有安全极限值，正常工作情况下，系统设计留有足够余量，在一些特殊环境下，如环境温度过高、风机停转等情况下，模块检测散热器温度超过75℃时自动关机保护，温度降低到65℃时模块自动启动。 过流保护 过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。过流保护可自动恢复。 A. 设置功能 电压调节功能 在模块的后面有输出电压调节电位器，在无模块监控时可调节此电位器改变输出电压。在有模块监控时，输出电压由监控系统设定，电位器调节无效，电压调节方法。 无级限流 通过监控系统可在30% - 110%额定电流内任意设置限流点。 遥控功能 可遥控模块的开/关机、均/浮充电压转换。 6.21 YN1B02MK(YN1A04MK)技术特色 2 带电插拔技术 我公司通过长期研究，解决了大电流连接及带电连接的器件保护等问题。整流模块设计成可带电插拔，使模块的更换极为方便，更换一个模块最多只需30秒钟，使系统维护变得安全、简单、高效。 2 ZVS软开关技术 为了使开关电源能够在高频下高效率地运行，我公司不断研究开发高频软开关技术，已开发成功ZVS边缘谐振技术，使开关过程损耗大为降低，从而进一步减小体积、减轻重量、极大提高模块性能。 A、 ZVS软开关优点 1. YN1B02G降压单元 6.21 技术指标 2 输出电压： 220V±3V (PMI_GA) 110V±3V (PMI_GB) 2 输出电流： 2.0 A 2 冲击电流：50A / 0.5S 2 控制级数：7级 2 电压调节精度：±3V 2 工作温度：-5℃ ∽ 40℃ 2 相对湿度：≤ 90% 6.22 基本原理 基本原理框图如下：
合母输入经可控制硅链输出到控母，调节控母输出电压在设定范围内，当合母电压变化时，控制回路自动调节硅链接入数量，保证输出电压稳定。 上一篇壁挂直流电源下一篇DTU配电自动化终端 |
