DTU配电自动化终端

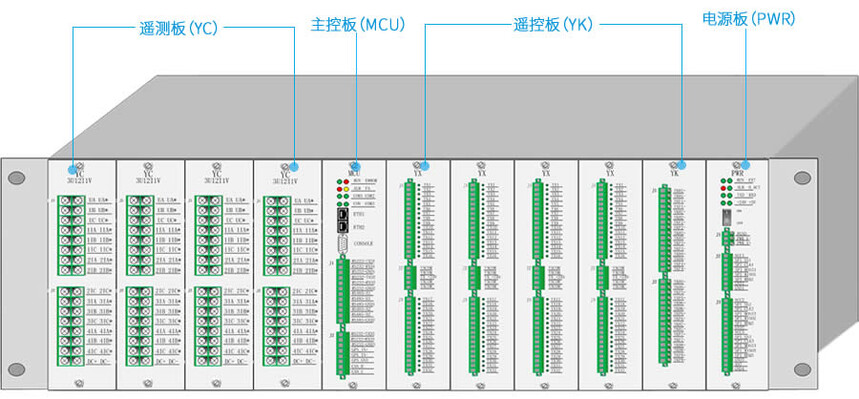

产品概述 DTU配网终端核心单元是构成配网自动化终端DTU柜的主要核心元件，主要适用于35KV用以下的开闭站、变电站、变电所、配电室、配电房的1～24回路的线路测控，与配电网自动化主站和子站系统配合，实现多条线路的电量的采集和控制。 技术优势 ●采用测量、控制、保护、通信“四合一”一体化设计，实现开闭所、环网柜、箱变智能解决方案。 ●核心单元采用标准机箱，支持前/后接线，整机具备多种结构形式，适合落地、壁挂、柜体等安装方式。 ●功能插件独立设计、总线式结构，功能扩展方便，支持热插拔。 ●硬件平台统一，基于双CPU技术，高速DSP+ARM系统，成熟保护及测控算法，保证数据采集的准确及快速性。 ●装置元件采用工业品级军品级，满足IEC6100-4-IV(最严酷等级)电磁兼容要求，适应电力户外恶劣环境。 ●软硬件灵活组态配置，产品适用性强，能提供多回路监控、高低压同时在线监测功能。 ●通信管理机功能，支持多种通信方式，可配置多种通信规约，并具备数据转发功能。 ●电源智能监控及管理技术，自主判断交流失电、蓄电池欠压，实现蓄电池的自动无扰切换、充放电、活化管理功能。 DTU技术特点 高性能软件平台 以高性能32位微处理器和实时嵌入式操作系统为平台，综合使用了各种硬件、软件的前沿技术，具有高性能、高精度、高可靠性、高稳定性。 灵活配置的三遥 可根据现场需要灵活配置开入、开出及交流采量。每块开入板实现24路开入量采集，每块开出板实现4路开出量输出，每块交流电流采样板实现16路交流量采集 ，1块交流电压采样板实现12路交流量采集。开入开出板最多可配置4块，交流电流采样板最多可配置4块，交流电压采样板可配置1块。每条线路的零序电流和 零序电压，即可以由三相电流或三相电压计算获得，也可由零序CT或零序PT直接采集获得，可根据现场实际情况灵活配置。 丰富的故障检测功能 每条线路都可灵活设置定值，实现电压越上限、电压越下限、零序电压越限、涌流闭锁、零序电流过流、过负荷等功能。 可选配FA功能 ●智能型FA 具有专门的FA配置界面，可以根据不同的要求实现不同的FA保护策略的设置，实现配网故障的定位、隔离和恢复非故障区域的供电。 ●电压型FA 含有多种智能算法，配置线路保护功能，同时基于配电线路的结构特点，通过多种保护功能类型的配合，实现就地故障查寻、就地故障隔离。 ●电流型FA 具有多段过流检测、出口跳闸功能，可设置两次自动重合闸、具有二次重合闸闭锁功能。电流计数功能。 多样化通讯方式 4路串行接口，支持RS232/RS485,波特率：300～115200bps；2路以太网，10/100M自适应。支持IEC101、104、CDT等通信规约。 维护 提供专用的维护软件，运行人员可通过以太网维护接口在本地或主站对装置进行维护，实现硬件配置整定、参数设定、实时数据查看、历史记录分析等功能。 DTU核心单元组成及功能 主控单元主要由遥测板（YC）、MCU 板、遥信板（YX）、遥控板（YK）、电源板 （PWR）组成。其结构如下图所示：
遥测（YC）功能及接线 采集遥测量：包括 U a、U b、U c、I a、I b、I c、U 0、I 0 等模拟量。 计算三相线电压、零序电压、零序电流；（零序电流、零序电压可计算可直接采集）的遥测量。 计算三相总有功功率的遥测量。 计算三相总无功功率的遥测量。 计算三相总功率因数遥测量。 计算频率遥测量。 可对遥测死区范围设置功能。 具有历史数据存储功能，存储间隔最小15分钟，存储容量30天。
遥信（YX）功能及接线 采集遥信变位，事故遥信并可向主站或子站自动上传。 具备双位置遥信处理功能。 采集开关和接地刀闸的合、分状态量信息。 采集终端故障、异常信息等虚拟遥信。 采集遥测越限、过流等虚拟遥信。 集通讯状态虚拟遥信。
遥控（YK）功能及接线 终端接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作。 具有远方/就地外部遥信功能。 采取"遥控预制-返送校核-操作执行命令"的方式。 每个遥控接点可以单独设置动作保持时间。 在同一时刻只允许选择一个控制对象。 终端本身可记录遥控记录。 外部遥控功能，通过开入位置来执行遥控命令。
通讯功能及接线 与SCADA（数据采集及监控）系统、配电自动化(DA/DMS)主站、配电自动化二级主站或变电站监控系统通信。 采集、转发网络表，并接受上级站的命令。
DTU配网终端对时功能 具备对时功能，支持SNTP对时方式，接收主站或其它时间同步装置的对时命令，与主站时钟保持同步。 电源管理功能 后备电源在线管理功能，支持定时、周期活化。 技术参数 交流采样 额定电压 100V、220V 额定电流 5A（额定电流为1A的必须在定货是注明） 测量精度 电流、电压：0.5% 有功、无功、功率因数：1% 频率：0.01Hz 直流采样 直流电压测量范围 0~60V 遥信开入 单板容量 24路，可根据需要扩容至4块 信号输入方式 有源接点 输入回路 采用光电隔离 开入电源 DC24V SOE分辨率 小于2毫秒 事故时遥信变位传送时间 小于1秒 防抖动时间 可通过软件设置0～60000毫秒 遥控输出 单板容量 8点（4路），可根据需要扩容至4块 输出方式 继电器常开节点 输出时间 默认2000毫秒、可设定输出时间 接点容量 AC250V,10A；DC48V,8A 电源 输入电源 直流24V/48V；允许偏差+15%～-20%；电压纹波不大于5% 后备电源 采用24V/48V电池组（铅酸或锂离子）容量可根据要求定制 通讯 网络口 2路标准RJ45口，10M/100M自适应。 串口 4路标准串口，支持RS232和RS485。后备电源 通讯参数 波特率：300～115200bps 数据位：8位 校验位：无校验、偶校验、奇校验 停止位：1位 通信协议串口 串行接口：DL/T634.5101-2002/IEC608-70-5-101:2002、CDT协议 以太网络接口：DL/T634.51 相关规格 箱式变电站DTU终端 配电房自动化DTU 10回路配电室DTU装置柜 配电自动化8回路DTU终端 配电室4回路配电终端DTU 开闭所配电终端DTU设备 环网柜配电自动化终端DTU 环网柜配电自动化装置 DTU测控采集装置柜 环网柜终端配电装置DTU 适用范围 适用于35KV用以下的开闭站、变电站、变电所、配电室、配电房、环网柜、箱式变电站等。可直接采集配网实时运行数据并上送给配网自动化系统，使上级主站系统能随时监视配网运行情况并作出正确的决策，同时又可实现线路微机保护独立配置功能，成功解决了测控、保护、通讯兼容共存问题。 上一篇GZDW型高频开关直流电源系统下一篇全密封配电变压器 |
